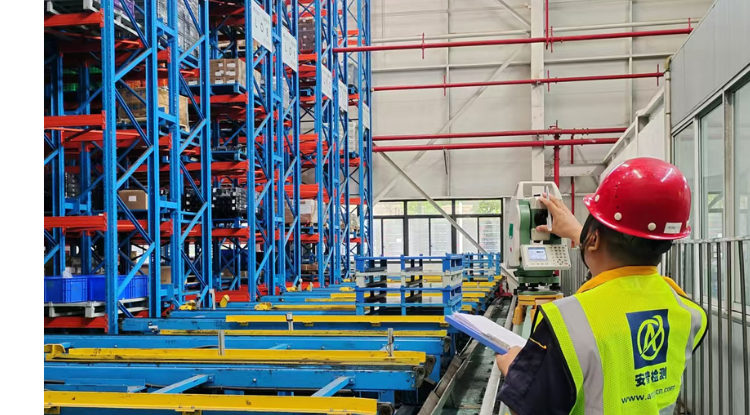

ASRS（Automated Storage and Retrieval System）自动化立体库货架作为现代物流仓库的核心存储系统，其结构稳定性、导向精度、变形控制与承载能力直接关系到自动化设备（如堆垛机、穿梭车）的正常运行、货物存储效率以及人员/财产安全。一旦货架结构变形、导向偏差、连接松动或承载超限，可能导致堆垛机卡轨、货物倾倒、系统瘫痪甚至重大事故。立体库货架检测通过结构检查、导向复核、变形监测、安全评估等步骤，系统评估货架在使用中的隐患，帮助企业及早发现问题、避免风险。无论是新建立体库验收、日常巡检还是事故后评估，专业的立体库货架检测报告都是合规管理、保险理赔、责任划分的重要依据。
立体库货架检测概述
立体库货架检测是指对ASRS系统中的货架立柱、横梁、连接件、导向轨、搁板等部件进行全面检查，评估其结构完整性、导向精度、变形程度及整体承载能力。该检测结合目视、仪器测量、负载试验等方法，确保货架在自动化运行下的安全稳定。
立体库货架检测的主要方法
检测方法包括非破坏性检查与模拟负载评估：
- 结构检查：目视焊缝、螺栓连接、锈蚀，激光扫描三维结构
- 导向复核：激光水平仪测导向轨直线度、平行度、间隙
- 变形监测：千分表/位移传感器测立柱/横梁变形、沉降
- 承载评估：有限元模拟或静态/动态负载试验
应用领域
- 物流仓库：ASRS新建验收、运行巡检、改造升级
- 电商仓储：高密度立体库导向与变形监测
- 工业存储：自动化重型货架承载安全评估
- 安全合规：保险理赔、职业安全评估、法规备案
主流检测标准
- GB/T 3811-2008《工业用钢货架设计规范》
- GB 50011-2010《建筑抗震设计规范》（货架抗震要求）
- JB/T 5322-2008《钢制货架》
- FEM 10.2.02（欧洲货架设计标准）
- RMI MH16.1（美国货架标准）
- EN 15512（欧盟钢制货架标准）
检测流程
- 现场勘察：记录货架规格、布局、载重分布、使用年限、自动化设备类型
- 结构与导向复核：检查立柱-横梁连接、焊缝、螺栓；激光测导向轨直线度、平行度、间隙（偏差<1mm/m）
- 变形监测：用位移传感器或激光扫描仪测空载/满载下立柱/横梁变形、基础沉降（挠度限值L/200）
- 碰撞损伤评估：测量变形深度/面积，评定损伤等级（轻微/中度/严重）
- 承载安全评估：静态负载试验或有限元分析计算安全系数（>1.5）
- 综合评定：给出安全等级（合格/需维修/需更换/紧急停用）、整改建议
- 报告出具：附照片、测量数据、模拟计算结果、结论
常见问题与注意事项
- 导向偏差：堆垛机运行卡轨常见，需定期复核轨道间隙
- 变形超标：超载或基础不均沉降引起，需加固或更换
- 连接松动：螺栓扭矩不足，需定期扭矩复紧
- 承载评估误差：忽略动态载荷或自动化设备振动
- 安全措施：检测时清空货架、暂停自动化设备、佩戴防护装备
检测费用参考（2026年市场估价）
- 基础检测（结构+导向+变形）：3000–8000元/组货架
- 全面评估（含承载模拟）：8000–20000元/组
- 整库批量检测：按货架数量或面积计费，优惠10%–30%
- 附加服务（抗震评估/有限元模拟）：5000–15000元
总结
立体库货架检测是保障ASRS自动化仓库安全高效运营的“核心体检”，通过结构与导向复核、变形监测、承载评估等步骤，及早发现隐患、避免事故。通过严格执行GB/T 3811、JB/T 5322等标准，并规范现场测量与数据分析，可以全面评估货架可靠性，帮助企业优化布局、延长寿命、降低风险。无论是大型物流中心还是电商仓库，专业的立体库货架检测报告都是安全合规、保险理赔、责任划分的重要依据。
