中性盐雾试验（NSS试验）是应用最广泛的加速腐蚀试验方法，通过模拟海洋大气环境，评价金属材料及其镀层的耐腐蚀性能。QB/T 3826《轻工产品金属镀层和化学处理层的耐腐蚀试验方法 中性盐雾试验（NSS）法》是轻工行业标准，规定了中性盐雾试验的试验方法。本文将系统解读QB/T 3826标准，介绍试验原理、设备要求、操作步骤及结果评定，帮助企业正确进行中性盐雾试验。
中性盐雾试验概述
中性盐雾试验采用5%的氯化钠溶液，pH值控制在6.5～7.2之间，试验温度35±2℃。通过连续喷雾，使试样暴露在盐雾环境中，经过规定时间后评价其腐蚀程度。该方法适用于金属镀层、化学处理层、阳极氧化膜、金属材料等的耐腐蚀性能评价，是国内外最通用的盐雾试验方法。
试验溶液配制
依据QB/T 3826标准，试验溶液的配制要求如下：
- 氯化钠溶液浓度：50g/L ± 5g/L（质量浓度）。
- pH值范围：6.5～7.2（在25℃时测定）。
- 溶液过滤：使用前应过滤去除固体杂质。
- 溶液不得重复使用。

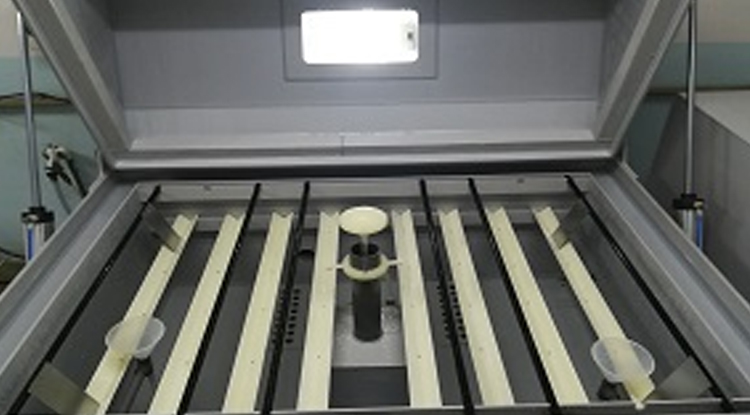

试验设备要求
中性盐雾试验箱应满足以下要求：
- 箱体材料：耐腐蚀、不渗透，且不影响试验结果。
- 温度控制：箱内温度应保持在35±2℃，并均匀稳定。
- 喷雾系统：能产生均匀分散的盐雾，沉降量控制在1.5mL/80cm²·h ± 0.5mL。
- 收集装置：至少两个收集器，用于监测沉降量和溶液pH值。
- 盐雾不得直接喷射到试样上。
试样准备与放置
- 试样清洗：用适当溶剂（如乙醇、丙酮）清洗试样表面油污，注意不得损伤镀层。
- 试样放置：试样在箱内应与垂直方向成15°～30°角，且不得相互接触或遮挡。
- 试样数量：通常不少于3件平行样。
试验操作步骤
中性盐雾试验的主要操作步骤如下：
- 预热：将试验箱加热至35±2℃。
- 调节喷雾量：调整喷雾压力，使沉降量符合标准要求。
- 放置试样：将准备好的试样放入箱内，记录放置时间。
- 连续喷雾：按标准规定的时间连续喷雾（如2h、4h、8h、16h、24h、48h、72h、96h、144h、240h等，根据产品要求确定）。
- 检查与记录：试验过程中定期检查喷雾状况和温度，必要时调整。
- 结束试验：达到规定时间后，取出试样，用清水冲洗，干燥后观察腐蚀情况。
结果评定
试验结束后，按标准要求对试样进行腐蚀评级。QB/T 3832《轻工产品金属镀层腐蚀试验结果的评价》中规定了腐蚀等级的评定方法，通常采用面积法或点数法。主要评价指标包括：
- 保护等级：基体金属发生腐蚀的面积占比。
- 外观等级：镀层表面腐蚀缺陷的面积和程度。
也可根据产品标准的具体要求进行判定，如出现白锈、红锈的时间等。
常见问题与对策
- 喷雾量不稳定：喷嘴堵塞或压力波动。定期清洗喷嘴，保持气源压力稳定。
- pH值偏离：溶液吸收二氧化碳导致pH降低。使用新鲜蒸馏水配制，试验过程中定期监测pH。
- 温度波动大：加热系统故障或开门频繁。检修温控系统，减少开门次数。
- 试样表面出现不相关腐蚀：试样清洗不彻底或放置角度不当。加强清洗，调整放置角度。
总结
QB/T 3826中性盐雾试验是评价材料耐腐蚀性能的基础方法，具有操作简便、重现性好等优点，广泛应用于电镀、涂料、金属材料等行业。正确执行标准，严格控制试验条件，是获得可靠试验结果的关键。
深圳晟安检测作为专业的第三方检测机构，在盐雾腐蚀试验领域拥有丰富的经验。实验室配备多台进口品牌盐雾试验箱，可严格按照QB/T 3826、QB/T 3827、QB/T 3828、QB/T 3832等标准开展中性盐雾试验、乙酸盐雾试验、铜盐加速盐雾试验及腐蚀评级服务。我们的技术团队精通各类金属镀层和化学处理层的腐蚀机理与评价方法，可为汽车、电子、五金等行业提供准确的耐腐蚀性能评估。欢迎联系专业工程师，共同探讨您的产品腐蚀试验需求。
