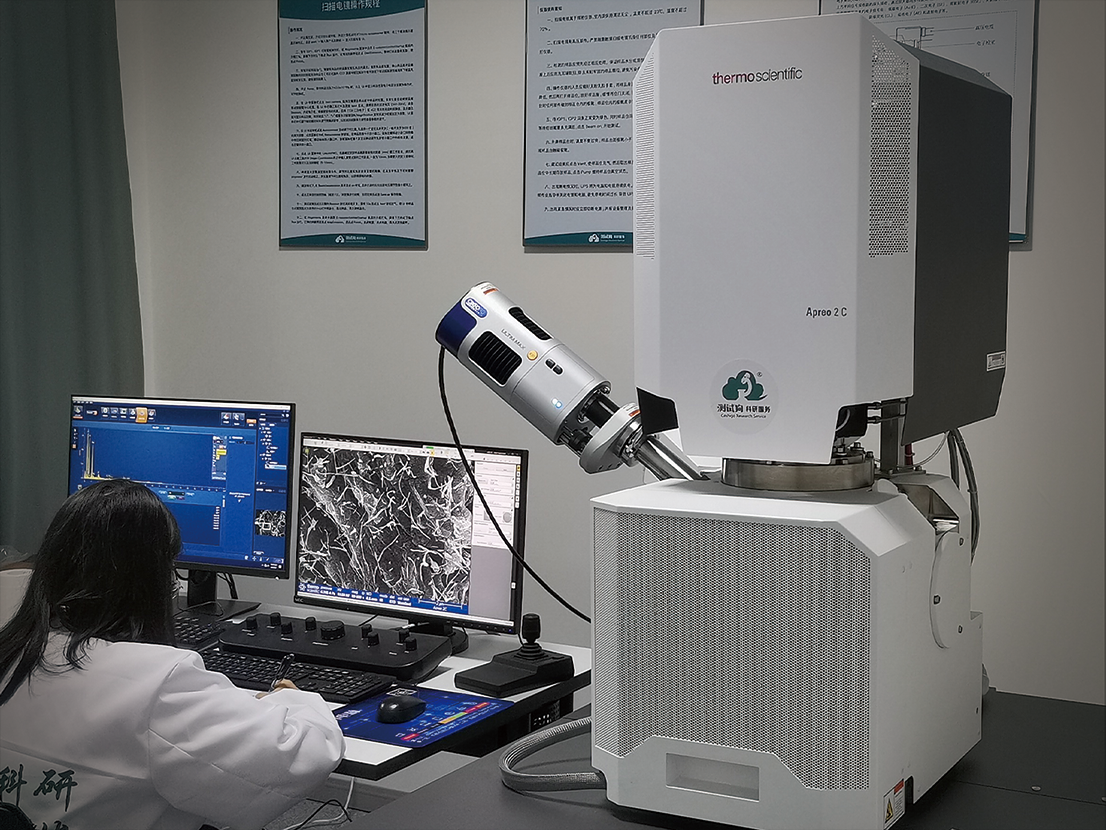

扫描电镜（SEM）分析是材料科学、失效分析、质量控制等领域最常用的微观表征技术之一。它利用聚焦电子束扫描样品表面，通过收集二次电子、背散射电子或特征X射线等信号，生成高分辨率的三维形貌图像和元素分布信息。与传统光学显微镜相比，SEM具有更高的放大倍数（可达数十万倍）、更大的景深和更丰富的成分分析能力，是观察样品表面微观结构、断口形貌、颗粒分布、腐蚀产物、涂层厚度以及材料缺陷的重要工具。无论是新材料研发、产品失效分析还是质量纠纷仲裁，SEM分析报告往往是提供直观证据和科学结论的关键依据。
SEM分析概念
扫描电镜（SEM）分析是一种利用电子束与样品相互作用产生信号的表面成像技术。电子枪发射的高能电子束经电磁透镜聚焦成极细探针，在样品表面做光栅状扫描，激发出的二次电子、背散射电子和特征X射线被探测器接收后转化为图像和谱图，从而实现对样品微观形貌、成分和结构的观察。
SEM分析种类
- 常规SEM：钨灯丝电子源，分辨率约3–10nm，适用于常规形貌观察
- 场发射SEM（FE-SEM）：冷场或热场发射源，分辨率可达0.5–1nm，适合高分辨率成像
- 环境SEM（ESEM）：可在低真空或含水环境中观察湿样品或生物样品
- 低真空SEM：适用于非导电样品，无需喷金处理
SEM分析方法
SEM分析主要通过二次电子成像（SEI）观察表面形貌，背散射电子成像（BEI）反映成分衬度，同时配合能谱仪（EDS）进行元素定性定量分析，也可搭配EBSD进行晶体结构分析。
应用领域
- 材料科学：金属断口、陶瓷断面、复合材料界面观察
- 失效分析：断裂源头、腐蚀产物、涂层脱落机理判断
- 半导体与电子：芯片缺陷、焊点质量、微纳结构表征
- 生物医学：细胞形态、组织切片、药物载体观察
- 质量控制：粉末颗粒分布、表面污染、镀层厚度测量
主流检测标准
- GB/T 20307-2006《扫描电子显微镜 校准规范》
- GB/T 19501-2004《扫描电子显微镜 X射线能谱定量分析方法通则》
- ISO 16700:2016《Microbeam analysis — Scanning electron microscopy — Guidelines for calibrating image magnification》
- ASTM E766-14《Standard Practice for Calibrating the Magnification of a Scanning Electron Microscope》
- ASTM E1508-12a《Standard Guide for Quantitative Analysis by Energy-Dispersive Spectroscopy》
检测流程
- 样品准备：切割、清洗、干燥，必要时喷金或碳导电层
- 样品装载：固定于样品台上，抽真空
- 参数设置：选择加速电压、束流、放大倍数、工作距离
- 成像与分析：扫描成像，采集二次电子、背散射电子或EDS谱图
- 数据处理：图像处理、元素定量、粒度统计
- 报告编制：提供高分辨图像、EDS谱图、分析结论
常见问题
- 图像模糊：样品充电、真空度不足或聚焦不准
- EDS结果偏差：样品表面不平或元素重叠峰干扰
- 样品损伤：高加速电压导致有机样品烧伤
- 分辨率不足：未使用场发射SEM或参数设置不当
总结
扫描电镜（SEM）分析是微观世界观察与成分分析的重要工具，通过高分辨率成像和能谱联用，可以直观揭示材料表面形貌、缺陷、元素分布等关键信息，是失效分析、质量控制、新材料研发不可或缺的技术手段。正确理解SEM分析原理、选择合适类型和参数、规范样品制备和数据解读，才能充分发挥其价值。无论您是从事材料研发、产品质控还是失效分析，专业的SEM检测报告都能为您提供可靠的微观证据和科学结论。
