在材料科学、半导体、芯片失效分析、纳米技术、电池研究、生物医学等领域，TEM（Transmission Electron Microscope，透射电子显微镜）是目前分辨率最高（亚埃级至原子级）、信息最丰富的微观表征工具。它能直接观察原子排列、晶体缺陷、界面结构、纳米颗粒形貌、晶格条纹、元素分布，是其他显微技术（如SEM、AFM、光学显微镜）无法替代的“终极手段”。芯片工艺节点进入3nm以下、先进封装（2.5D/3D）、新型材料（二维材料、量子点、钙钛矿）研发、失效分析等领域，TEM已成为必不可少的分析手段。专业的TEM测试服务，能帮助企业快速定位纳米级缺陷、验证工艺改进、解决质量争议、支持专利证据。

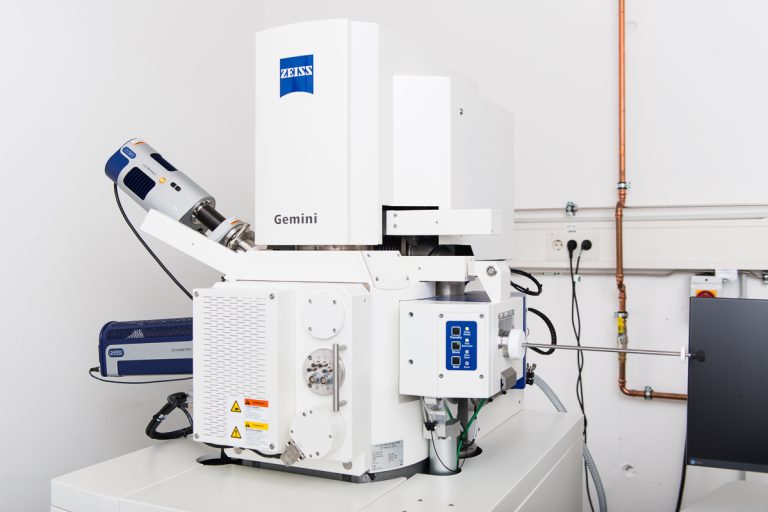

TEM透射电子显微镜概述
TEM利用高能电子束（100–300kV）穿透超薄样品（<100nm厚），通过电子与样品原子相互作用产生透射、衍射、散射信号，经电磁透镜放大成像，实现高分辨率（0.05–0.1nm）观察。主要成像模式包括明场（BF）、暗场（DF）、高分辨（HRTEM）、扫描透射（STEM）、电子衍射（SAED）、能量色散谱（EDS）、电子能量损失谱（EELS）等，可同时获取形貌、结构、成分、化学态等多维信息。
TEM主要应用场景
- 半导体/芯片：栅氧厚度、界面缺陷、电迁移空洞、掺杂分布、位错、晶界分析
- 先进封装：TSV、微凸点、Cu柱、IMC层、裂纹扩展、Kirkendall空洞
- 材料科学：纳米颗粒尺寸/形貌/晶相、二维材料层数、晶体缺陷、相变
- 电池材料：SEI膜、锂枝晶、正负极界面、固态电解质离子通道
- 失效分析：栅氧击穿、静电损伤、金属迁移、污染颗粒、焊点裂纹
- 生物/医药：病毒结构、蛋白质复合物、纳米药物载体
TEM样品制备主要方法
- 机械减薄+离子减薄（传统方法）：适用于块体材料、芯片截面
- FIB（聚焦离子束）制样：最常用，精度高，可制备特定位置截面（芯片失效点定位首选）
- 超薄切片（Ultramicrotomy）：适用于软材料、聚合物、生物样品
- 电解双喷减薄：适用于金属薄膜
- 转移法：二维材料、薄膜转移至TEM网格
FIB制样是目前芯片/半导体TEM分析的主流方式，精度可达纳米级，定位准确。
TEM主流测试标准与规范
- JEDEC JEP001/JEP122/JEP166（半导体失效分析指南）
- AEC-Q100（汽车电子可靠性，含TEM要求）
- IPC-TM-650（电子互连TEM分析）
- ISO 25498（TEM样品制备与观察通用指南）
- GB/T 29371《集成电路失效分析方法》（含TEM部分）
- 客户内部规范（如台积电、三星、英特尔供应链TEM要求）
TEM测试典型流程
- 需求确认：明确分析目标（形貌、晶体结构、元素分布、缺陷类型）、样品类型、定位要求
- 样品制备：机械减薄/FIB/离子减薄，制备<100nm超薄截面
- 低倍观察：明场/暗场初步定位感兴趣区域
- 高分辨成像：HRTEM观察晶格条纹、界面结构
- 成分/化学态分析：EDS面扫/线扫、EELS、STEM-EDS
- 电子衍射：SAED确认晶相、晶体取向
- 数据处理与报告：图像标注、谱图分析、机理推断、结论建议
TEM测试费用参考（2026年市场估价）
| 分析深度 | 典型项目 | 费用范围（元/样品） | 周期（工作日） | 备注 |
|---|---|---|---|---|
| 基础TEM观察 | FIB制样+明场/暗场/HRTEM | 8000–15000 | 5–10 | 单截面观察 |
| 标准失效分析 | FIB+TEM+EDS面扫/线扫 | 12000–25000 | 7–15 | 芯片失效定位常见 |
| 深度分析 | FIB+TEM+EELS/STEM-EDS/高分辨 | 25000–50000 | 10–20 | 界面/元素价态分析 |
| 批量/多点分析 | 多截面FIB+TEM+综合分析 | 50000–150000+ | 15–45 | 批量失效或工艺验证 |
费用构成：样品制备（FIB占大头）+TEM机时+数据分析+报告；批量样品或系列分析可优惠20%–40%；加急服务加收30%–100%；需保密协议额外收费。
常见问题与注意事项
- 样品制备关键：FIB制样精度决定分析成功率，建议专业机构操作
- 样品数量：单点失效建议至少2–3颗对比，批量失效需多Lot样品
- 分析深度选择：明场/HRTEM足以定位时无需过度EELS/TEM，控制成本
- 保密要求：高价值芯片需签订NDA
- 报告效力：第三方TEM报告需机构资质支持，在争议时才具法律参考价值
总结
芯片可靠性测试是芯片进入高端应用领域的“可靠性门槛”，以AEC-Q100为核心，涵盖高温寿命、温湿偏压、温度循环、静电防护等多维度验证。办理周期通常3–6个月，费用10–80万元不等，视芯片类型与测试深度而定。企业应提前规划样品准备、选择AEC经验丰富的第三方实验室，结合主机厂具体要求制定认证方案。专业的可靠性测试服务不仅能帮助芯片顺利通过审核，还能发现设计/工艺隐患、提升产品可靠性，是汽车电子、5G、AI、工业控制等领域国产化替代与供应链安全的坚实保障。
深圳晟安检测作为专业的第三方芯片可靠性测试机构，配备AEC-Q系列全套可靠性测试设备（高低温湿热箱、多轴振动台、HAST、HTOL炉、ESD/Latch-up测试系统、FIB/SEM/TEM等），并具备CNAS/CMA认可资质，可为MCU、SoC、电源管理芯片、传感器、功率器件等提供完整车规级可靠性测试服务，包括AEC-Q100/101/200认证、失效分析、报告编制、主机厂审核支持。欢迎联系专业工程师，提供芯片类型与认证目标，我们将为您定制最优可靠性测试方案并给出精准报价与周期预估。
