芯片在汽车、工业控制、5G基站、服务器、航天等高可靠性应用中，需要在高温、高电压偏置下长期稳定运行10–20年甚至更久。HTOL（High Temperature Operating Life，高温工作寿命测试）是加速验证芯片长期可靠性的“金标准”试验，通过高温+电压应力加速老化过程，在短时间内模拟芯片数万小时甚至数十万小时的实际使用寿命，是AEC-Q100、JEDEC JESD22等可靠性标准中最核心的项目之一。HTOL不通过，几乎无法获得车规认证或进入高端供应链。专业的HTOL测试服务，能帮助芯片厂商快速发现电迁移、栅氧退化、热载流子注入等失效机理、优化工艺、提升良率、降低Field Failure风险。
HTOL测试概述
HTOL测试在高温（通常125℃–150℃）条件下，对芯片施加工作电压偏置，使其持续运行数千小时，加速各种失效机理（如电迁移、时效漂移、栅氧击穿、热载流子注入等），通过统计失效时间、计算失效率、绘制Weibull分布，评估芯片在预期寿命内的可靠性。测试基于Arrhenius加速模型：加速因子AF = exp[(Ea/k)(1/Tuse – 1/Tstress)]，其中Ea为激活能，Tstress为测试温度，Tuse为使用温度。
HTOL测试主流标准与条件
- AEC-Q100（汽车电子集成电路可靠性标准）：
- Grade 0：150℃，1000h
- Grade 1：125℃，1000h
- Grade 2：105℃，1000h
- Grade 3：85℃，1000h
- JEDEC JESD22-A108：高温工作寿命通用标准，温度/时间/电压由厂商定义
- JEDEC JESD47：应力测试驱动指南，推荐HTOL条件
- 典型测试条件：
- 温度：125℃–150℃（车规常用）
- 时间：168h（早期筛选）– 2000h（完整认证）
- 电压：1.1×Vdd 或最大工作电压
- 样品数量：通常77–231颗/组（零失效目标下需更多）
HTOL测试主要流程
- 需求确认：芯片厂商明确目标等级（AEC Grade）、使用温度、预期寿命、失效判定标准
- 样品准备：提供足够数量样品（不同批次、不同Lot），预烧筛选（Burn-in）剔除早期失效
- 测试板设计：专用HTOL板（HTOL Board），支持高温偏置、多通道监控

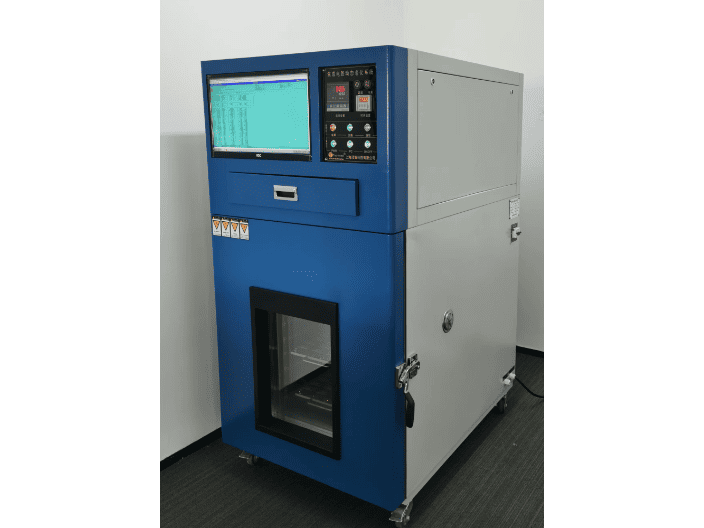

- 应力施加：放入高温烘箱或恒温箱，施加电压偏置，实时监控电流/电压/温度
- 读点测试（Read Point）：每168h/500h/1000h中断测试，室温下进行功能/参数测试
- 失效判定：功能失效、参数漂移超限、漏电增大等判定为失效
- 失效分析：对失效样品进行FA（FIB/SEM/OBIRCH/TEM等）
- 报告编制：出具HTOL合格报告，包含失效率、Weibull图、激活能估算、失效机理分析
- 持续监控：量产后定期HTOL监控（Ongoing Reliability Test）
HTOL测试费用参考（2026年市场估价）
| 测试等级 | 典型条件 | 费用范围（万元） | 周期（周） | 备注 |
|---|---|---|---|---|
| AEC-Q100 Grade 1 1000h | 125℃，1000h，77–231颗 | 15–40 | 12–20 | 最常见车规要求 |
| AEC-Q100 Grade 0 1000h | 150℃，1000h | 20–50 | 12–20 | 发动机舱芯片 |
| 消费级/工业级HTOL | 85℃–125℃，500–1000h | 8–25 | 8–16 | 非车规 |
| 长时HTOL（2000h+） | 125℃，2000h以上 | 30–80 | 20–40 | 高可靠性要求 |
费用构成：测试板设计+烘箱机时+样品消耗+失效分析+报告编制；批量芯片或系列产品可分摊成本；加急或特殊偏置条件加收30%–100%。
常见问题与注意事项
- 样品数量：AEC-Q100零失效目标下需77颗以上，建议多批次多Lot
- 测试板设计：电源稳定性、通道隔离、温度均匀性直接影响结果
- 失效判定标准：需提前与厂商/主机厂确认参数漂移限值
- 激活能Ea：不同失效机理Ea不同（电迁移0.5–1.0eV，栅氧击穿0.3–0.7eV），影响加速因子计算
- 报告效力：第三方HTOL报告需机构资质支持，在主机厂审核时才具说服力
总结
HTOL高温工作寿命测试是芯片可靠性验证的“长跑项目”，以AEC-Q100为核心标准，通过高温+电压偏置加速老化，评估芯片长期稳定性。办理周期通常12–40周，费用15–80万元不等，视等级与测试时长而定。企业应提前规划样品准备、选择具备HTOL炉与失效分析能力的第三方实验室，结合主机厂要求制定测试方案。专业的HTOL测试服务不仅能帮助芯片通过车规认证，还能发现潜在失效机理、优化工艺、降低量产风险，是汽车电子、工业控制、高可靠芯片量产上车的核心保障。
深圳晟安检测作为专业的第三方芯片可靠性测试机构，配备高温老化炉（HTOL系统，最高175℃、多通道偏置监控）、高精度电源、ATE测试平台、FIB/SEM/TEM/OBIRCH等失效分析设备及CNAS/CMA认可资质，可为MCU、SoC、电源管理芯片、传感器、功率器件等提供完整AEC-Q100 HTOL测试服务，包括测试板设计、应力施加、读点测试、失效分析、报告编制、主机厂审核支持。欢迎联系专业工程师，提供芯片类型、工艺节点、目标Grade与寿命要求，我们将为您定制最优HTOL测试方案并给出精准报价与周期预估。
