同一图纸、同一焊工，为什么有的批次合格率高，有的批次返修不断？很多时候，问题出在焊接工艺没有用足够“代表性”的试件提前验证，导致参数窗口、坡口与装配条件一变就失控。型式件焊接工艺评定的目的，就是在量产之前把关键变量验证清楚，形成工艺放行依据，让后续检验与验收有章可循，避免把试错成本转嫁到交付阶段。
型式件焊接工艺评定概述

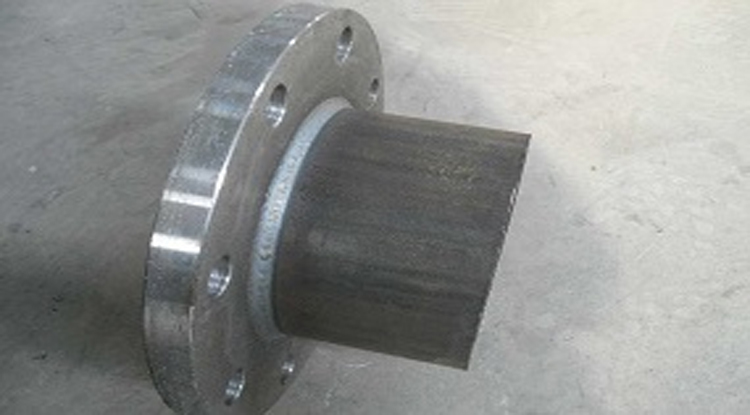

型式件焊接工艺评定是指依据相关标准，选取能够代表实际产品结构与工况的试件（型式件），在规定的焊接方法、焊材与参数范围内完成焊接，并通过外观尺寸、无损检测、宏观/显微检验及必要的力学性能试验验证焊接接头质量，从而确定焊接工艺规程（WPS）的合格性与适用范围的过程。
主要检测标准
- NB/T 47014 承压设备焊接工艺评定
- ISO 15614 焊接工艺评定（熔化焊）
- ISO 17639 焊接接头宏观与显微检验
- GB/T 3323 焊接接头射线检测
- GB/T 11345 焊缝超声检测
型式件评定的关键设计点
- 代表性： 试件应覆盖实际产品的板厚/管径、坡口形式、焊位与约束度，避免“评定合格但产品不适用”。
- 关键变量控制： 母材组别、焊材型号、焊接方法、热输入、预热与层间温度等需按标准记录并受控。
- 检验项目匹配用途： 承压与疲劳敏感结构应重点关注未熔合/裂纹类缺陷控制与必要的力学性能验证。
评定流程（建议）
步骤1：明确适用标准与产品要求，确定型式件结构、材质组别与覆盖范围。
步骤2：按拟定WPS焊接试件，记录焊接参数、焊材批号、预热/层间温度与热输入。
步骤3：外观与尺寸检验，必要时进行MT/PT对表面缺陷筛查。
步骤4：按要求实施RT/UT等无损检测并判定缺陷等级。
步骤5：宏观/显微检验评定熔合、焊透与缺陷特征，必要时进行硬度测量。
步骤6：按标准要求进行拉伸、弯曲、冲击等性能试验，形成评定结论与WPS放行范围。
常见问题（FAQ）
Q：型式件评定合格后，是否所有类似产品都能直接套用？
A：不一定。评定的适用范围受板厚、材质组别、焊接方法与关键变量变化限制，应按标准条款确认覆盖范围后再放行。
Q：为什么无损检测合格仍需要做宏观/力学试验？
A：无损检测侧重缺陷检出，而工艺评定还需验证接头综合性能与熔合质量。宏观与力学试验能补充验证焊接热影响区与材料性能变化。
Q：评定失败最常见的原因是什么？
A：常见原因包括热输入控制不当导致未熔合/未焊透、层间清理不足造成夹渣、预热不足引发裂纹、焊材与母材匹配不当导致性能不达标等。
总结
型式件焊接工艺评定将焊接工艺的关键变量与质量风险量化验证，为WPS放行与量产稳定性提供全生命周期体检式的依据。按主流标准完成无损检测、宏观/显微检验与必要的性能验证，并明确适用范围与控制要点，可显著降低批量焊接返修、开裂与泄漏等质量风险。
